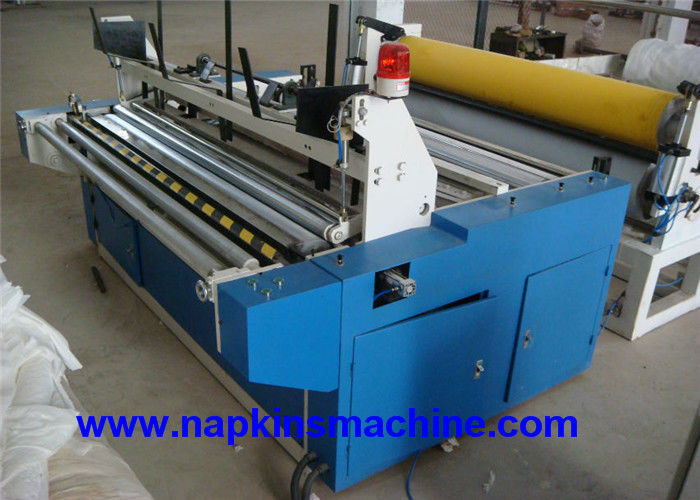

крен туалета PLC 1200mm прокатанный контролем делая машину

Прокатанная небольшая машина 1200mm делать туалетной бумаги с управлением программирования Plc





Описание



Пункт полноавтоматического крена ткани туалета выбивая для того чтобы гнездиться машина слоения преобразовывает слон крен в небольшое rolle туалета. Он принимает предварительную систему компьютерного программирования PLC, скорость для того чтобы отрегулировать инвертором, электронный тормозить, панель деятельности HMI. И он несомненно для этой машины для того чтобы получить патент государства со всеми превосходными и практически конфигурациями установленными на эту машину.





Параметр



Тип машины	1092	1575	1760	2200	2500	2800	3000	3200
Максимальная ширина сырцовой бумаги	1300mm	1800mm	2000mm	2200mm	2500mm	2800mm	3000mm	3200mm
Наружный Dia. сырцовой бумаги	1200mm (другой размер, который нужно определить)
Бумажная стойка разматывать	1-3 слой (Qty. сырцовых бумажных кренов, который нужно определить) (быть приказанным)
Внутренний Dia. сырцового бумажного ядра	3" (76.2mm) (другой размер, который нужно определить)
Установка параметра	Интерфейс деятельности HMI/касанный экран
Управление программирования	PLC
Тормозить	Электронное управление давления /Air
Скорость машины	0-200m/min
Скорость обработки	0-180m/min
Наружный Dia. законченного продукта	90-135mm (другой размер, который нужно определить)
Внутренний Dia. законченного ядра продукта	25-50mm
Контроль наружного Dia. Законченный	Электронное /pneumatic
Пефорировать	4 части лезвий наковальни мягких, размер 108±2mm (другой размер, который нужно определить)
Пефорировать размер	Регулируемый
Пневматическая система	Компрессор воздуха 3HP, с минимальным давлением 5kg/cm2pa (поставленное потребителем)
Управляющее напряжение	Стабилизированное voltageDC24V
Механическая структура	Тип плиты стены
Механическая передача	Коробка передач Stepless

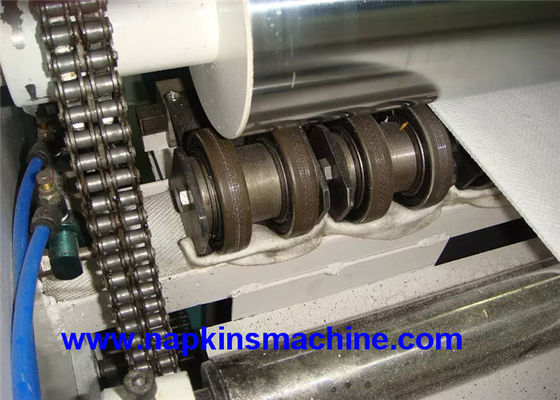

Метод передачи	Цепь связи
Сила	переменный регулировать скорости частоты 5.5-22kw
Контроль пефорировать	Пневматический
Дополнительная функция (быть приказанным)

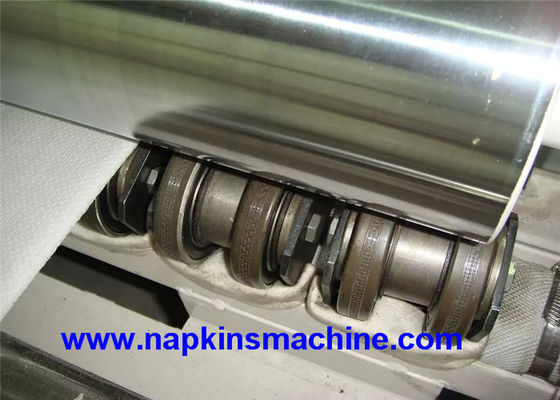

Выбивать	Одиночный выбивать, двойной выбивать, стальной к стальной выбивать, пневматический выбивать
Край – выбивающ	Прибор особенного пневматического края выбивая
Клеить	Полотенце кухни: клеить точкаый-точка/пункт, который нужно встать на сторону клеящ
Декоративная клея система	Картина согласно выбивая дизайну





Особенность



1. Предварительная технология компьютерного программирования PLC приложена к полноавтоматической туалетной бумаги перематывать машине. Обматывая профили могут быть плотны в начале замотки, и после этого выходить из гнезда, для избежания проблем которые ядри свободны от кренов после хранения долгого времени.

2. Оно оборудовано с настройкой по частоте, электронным тормозом (EABS), и системой деятельности интерфейса сенсорного экрана. Автоматический уравновешивать, клеить, герметизировать, пробивать, автомобиль питаясь, извлекая вал и squashing интегрированы в одном. Обеспечение более низкого потребления когда бумага крена питание в диапазон-пиля машину. Так продукты высокой отметки и высокой эффективности.

3. Оно оборудовано с coreless перематывать системой, уменьшающ стоимости труда, делая продукты красивый.

4. С ножом прокалывания высокой точности странным. С 4 лезвиями прокалывания для того чтобы сделать малошумное и высокое определение пефорируя. Пефорируя тангаж проконтролирован коробкой передач.

5. Автоматическое обнаружение перерыва бумаги и создать программу-оболочку вверх, гарантировать высококачественное законченных кренов даже в высокоскоростной деятельности.

6. Coreless перематывать система изменяла традиционный метод для того чтобы принять вне ядр для того чтобы сделать высококачественный твердый coreless ролик. Уменьшение силы человека.

7. Со стойкой разматывать 3-слоя горизонтальной, пневматическая питаясь система. Каждый крен сырцовой бумаги имеет свой индивидуальный блок управления для регулировочного устройства напряжения.

8. Сеть можно продеть нитку на машине 2 кнопками jog, более безопасно и легче кормить сеть.



Техническое требование



Сырцовая бумага



(1) размер:  Diameter≤1100mm, (сырцовое бумажное Diameter*Width);

(3) внутренний диаметр:  76.2mm

Бумаг-питаясь часть



(1) 3 слои и пояса для того чтобы поставить бумагу и проконтролированный насосом;

(2) 3 части первоначальной оси со струбциной напряжения (ядр бумаги 3 дюймов и рукав вала); Размер регулируемый;

(3) пневматический нагружая бумажный прибор

(4) сырцовая бумажная ручная регулировка



Автоматический coreless прибор



Выбивая часть



(1) одна сталь набора к резиновому выбивая блоку (выбивая картине предложенной покупателем)



Перематывать часть



(1) внутренний диаметр регулируемый звенел:  15mm-60mm

диаметр (2) законченного - продукты:  90-130 mm

(3) полноавтоматический отрегулируйте перематывать размер прокалывания

(4) используя верхний ведущий бумажный тип перематывать законченный - продукты и кнопка jog для того чтобы привести сырцовую бумагу

(5) используя международную предварительную технологию компьютерного программирования PLC, переменную регулировку скорости частоты и интерфейс HMI

(6) запечатывание:  автоматический уравновешивать, слипчивый, герметизируя



Контрольная часть



(1) аварийный прибор;

напряжение тока (2): Мотор 7.5KW AC380V 50HZ главный,

воздушное давление (3) требовало меньше чем 0,5 MPA (поставленных потребителем)

(4) прибор электромагнитной скорости регулируя





Электрические части и другие части клеймят



НЕТ	Имя	Бренд	Первоначальное место
1	Панель частоты	Сименс	Германия
2	Мотор	Сименс	Германия
3	Пневматические части	Schneider	Германия
4	Подшипник ножа	NSK	Япония
5	Сталь	SKD	Япония
6	Экран касания	Перепад	Тайвань
