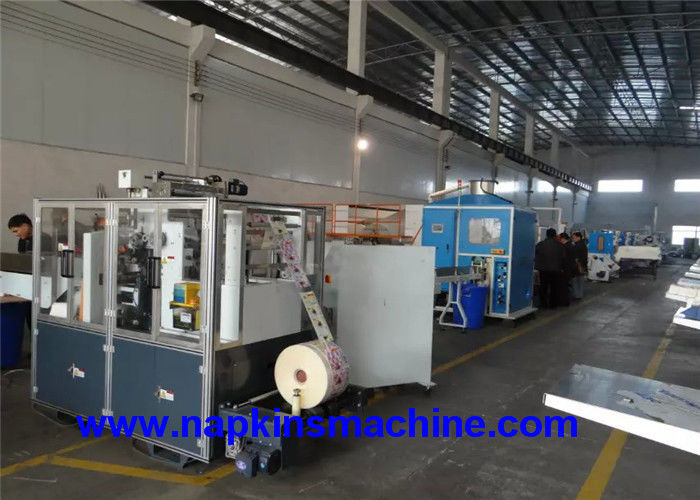

Производственная линия бумаги машины складчатости лицевой ткани и машины упаковки
Описание
Автоматический высокоскоростной лицевой управляемый мотор сервопривода производственной линии салфетки главным образом для продукции положенных в коробку лицевых тканей, мягко рисуя лицевых тканей и v полотенца бумаги створки. Весь производственный процесс идет как это: сырцовая бумага кормить в складывая машину и сложенный выход лицевых тканей, разрезаемая и сортируемая автоматически и нагружаемая в машину упаковки коробки или пластиковую пакуя машину. Эта производственная линия экспортирована к Европе и Юго-Восточная Азия и другие рынки, выигрывали хваление нового и постоянных клиентов. Оно принимает предварительную систему компьютерного программирования PLC и скорость регулирует инвертором, автоматическим штабелируя блоком. Панель деятельности HMI к входному сигналу все данные.
Спецификация
|
Модель
|
2L
|
3L
|
4L
|
5L
|
6L
|
10L
|
Другие размеры, который нужно определить.
|
|
Ширина слон крена
|
400mm
|
600mm
|
800mm
|
1000mm
|
1200mm
|
2000mm
|
|
Раскрытый размер
|
200x200mm±2mm 210x210mm±2mm 250x230mm±2mm
|
|
Сложенный размер
|
200x100mm±2mm 210x105mm±2mm 250x115mm±2mm
|
|
Диаметр слон крена
|
≤1200mm.
|
|
Диаметр внутреннего ядра
|
3" (76mm)
|
|
Сырье
|
13-18 g/m2 для 2 курсирует, 18-35 g/m2 для одиночного курсирует деревянную ткань пульпы.
Другое g/m2, который нужно подгонять.
Другой материал как Nonwoven или Airlaid, который нужно подгонять.
|
|
Скорость продукции
|
900-1200 лист/минута/майна, в зависимости от размеров, качества бумаги и деятельности работников.
|
|
Складывая раздел
|
Складчатость вакуума с вакуумным насосом.
Створка v/Interfold. Створка n, створка m, створка c или особенная складчатость, который нужно подгонять.
Верхние лезвия зафиксировали, нижний вращать лезвий.
|
|
Раздел размотчицы
|
Задняя стойка 2.
Автоматический нагружая слон крен пневматически.
С широким управляемым плоского ремнем.
С системой напряжения вручную отрегулированной коническим шкивом
Управленный независимым мотором, каждое слон по крену управлени независимым мотором. ОТСУТСТВИЕ цепи.
|
|
Выбивая раздел
|
Сталь к резиновым выбивая блокам.
Пневматическая система управления. Проконтролированный цилиндрами.
С чувствуемым счищателем масла для извлекать статическое электричество, ткань расточительствует, и пылится от роликов.
|
|
Система напряжения
|
Вручную отрегулированный коническим шкивом или регулятором скорости.
|
|
Считать систему
|
Пневматический считать.
Левый расположите ступенями считать или метку чернил.
|
|
Система управления
|
Управление скоростью частоты (управление инвертора)
Функция JOG
Функция аварийной остановки
Автоматический стоп если бумага ломает.
Оптически обнаруживать датчика
|
|
Установленная сила
|
4-11KW для главного мотора, 7.5-37 KW для вакуумного насоса, 3phase 380V 50hz или подгонянный.
|
|
Воздушное давление
|
0.5Mpa (подготовленное клиентом).
|
|
Резать систему
|
|
Автоматы для резки
|
Пила журнала
|
Автоматический ленточнопильный станок
|
|
Резать скорость
|
80-130 отрезок/минута/канал каналы x 1 или 2
|
40-70 отрезок/минута
|
|
Выполнимые размеры пачки ткани
|
ширина: 45 mm - 120 mm, регулируемый
Высота: 30mm -140 mm, регулируемое
Длина: 200-2800mm из произвольный отслеживать сервопривода длины (регулируемый)
|
|
Резать размеры
|
Отслеживать сервопривода, регулируемый.
|
|
Система управления
|
Сервопривод отслеживая, управление PLC, экранный дисплей касания LCD.
|
|
Установленная сила
|
8KW, AC380V 50hz или подгонянный.
|
4KW, AC380V 50hz или подгонянный.
|
|
Пакуя система
|
|
Машины
|
Полн-автоматическая машина упаковки коробки коробки
|
Полн-автоматический мягкий тип машина упаковки пластмассы
|
|
Пакуя скорость
|
25-30 коробка/минута
|
60-75 сумка/минута
|
|
Установленная сила
|
0.75Kw для главного мотора 2.4Kw для нагревая силы,
3phase 380v 50hz или подгонянный.
|
5.4Kw для главного мотора 3.6Kw для нагревая силы,
3phase 380v 50hz или подгонянный.
|
|
Опционные детали
|
|
Раздел слоения
|
Гнездить к, который гнездят или слоению точкаые-точка.
|
|
Выбивая раздел
|
Сталь к стали или сталь к резине.
Нов-innovated выбивая технология.
|
|
Печать раздела
|
1-4 печатание цветов flexographic
Водное печатание чернил
Керамическое anilox
Система засыхания
Закрытая система печатания
|
|
Автоматическая система проводника сети
|
Электрическая система
|
|
Автоматическая система напряжения сети
|
Известный бренд
|
Основная спецификация
График течения продукции салфетки стороны: unrewinding слон крен --выбивая блок ---складывая блок ----разрезать (вырезывание) ---считать ---выход.
катки на стойке 1.Jumbo: 2: Тип strcutuer Wallboard, стальная пластина толщины 20mm
2. Структура машины Mian: Тип strcutuer Wallboard, стальная пластина толщины 50mm
3. Оборудованный с пневматическим типом широким поясом для того чтобы транспортировать бумагу, каждый слон крен имеет независимый регулятор напряжения и левое регулировочное устройство.
4.Pneumatic поднимая блок слон крена для уменьшения трудовой прочности.
стоп 5.Auto когда бумага сломает для того чтобы уменьшить отход бумаги
6. Ширина вырезывания регулируема от 100-210mm свободно.
5. опционные блоки: выбивая блок и блок края выбивая.
система рему вакуума 8.Roots поглощая с сильным всасыванием, отрицательное давление стабилизирована.
9. принимает предварительное управление программы computor PLC Сименс, инвертор частоты Сименс для того чтобы отрегулировать скорость,
10. автоматический считать и аранжировать кучи, с установками параметра касаясь экрана
11. Выбивая блок: Сталь к стали
Электрические части и другие части клеймят
|
НЕТ
|
Имя
|
Бренд
|
Первоначальное место
|
|
1
|
Мотор
|
Сименс
|
Китай
|
|
2
|
Пневматические части
|
Omron
|
Германия
|
|
3
|
Вакуумный насос
|
Longtech
|
Taiwai
|
|
3
|
Преобразователь частоты
|
Перепад
|
Taiwai
|
Характер продукции
Высококачественный продукт бумаги машины лицевой ткани делая машинное оборудование
Особенности:
Лицевая ткань делая подачу деятельности машины: Слон крены которые были разрезаны в пожеланную ширину отрезаны разрезая цилиндрами, и после этого interfolded в interoverlapped прямоугольные листы лицевой ткани.
Эта машина принимает независимый привод мотора сервопривода, и автоматические functings управлением бумажного напряжения автоматические отмечать. Оно featurse высокоскоростной, славной складчатости и легкой деятельности.
сталь заказа 1.Can к резиновым выбивая пневматически отделенным кренам.
шкаф 2.Wallboard и стабильность машины идущая и весьма хороший и быстрый.
загрузка слон крена 3.Pneumatic, пневматическая бумага управляя, stepless additionstment скорости, и управление напряжения сети.
4.Equipped с типом вакуумным насосом корней для стабилизированного хода машины.
различная ширина продуктов 5.Make как требование.
6.Equipped с блоком края выбивая для того чтобы держать plise совместно.
машина 7.The остановит когда сломанная бумага. Она избегает отхода причиненного никакой сломанными бумагой или бумагой.
сеть 8.The можно продеть нитку на машине 2 кнопками jog, более безопасно и легче продеть нитку сеть.
1. Спецификация машины складчатости лицевой ткани:
|
Модель машины
|
SYM-190/6L (другой размер, который нужно определить)
|
|
Законченный - продукты раскрыли размер
|
95x (120-210) x2mm
|
|
Складывая размер продуктов
|
190x (120-210) x2mm
|
|
Ширина сырья
|
1260mm
|
|
Диаметр сырья
|
1200mm
|
|
Диаметр ядра сырья
|
76.2mm
|
|
Размер мощности (8 часов)
|
2000-3000kg
|
|
Выбивая блок
|
Сталь к резине
|
|
Выбивать края
|
Сталь к стальному краю выбивая, независимой пневматической регулировке
|
|
Разрезать блок
|
Пневматический разрезать
|
|
Главная сила Moter сервопривода
|
5.5kw
|
|
Размотайте силу мотора частоты
|
1.5kw (2 блока)
|
|
Система вакуума
|
вакуумный насос 18,5 kw (воздуходувка корней Тайваня)
|
|
Пневматическая система
|
Компрессор воздуха 3HP, минимальное давление 5kg/cm2PA (поставщик потребителем)
|
|
Вынуждающая система
|
Пояс времени
|
|
Размер
|
5870x2800x2207mm
|
|
Вес
|
Около 5 тонн
|
2. Спецификация автомата для резки пилы журнала одиночного канала:
|
Обозначение
|
Значения параметра
|
|
Длина никаких отрезала лицевую ткань
|
минимум 500mm
|
|
Высота ткани
|
30~130mm
|
|
Скорость машины
|
20~150cut/min
|
|
Скорость обработки
|
20~120cut/min
|
|
Diamete круглого лезвия наружное
|
Φ610mm
|
|
Бумажная режа максимальная скорость кругового ножа
|
980R/min
|
|
Законченный - техническая характеристика изделия
|
70~300mm
|
|
Бумажная ширина
|
70~110mm
|
|
Длина вырезывания
|
70~300mm
|
|
Длина остатка
|
20~65mm
|
|
Сила
|
11KW
|
|
Электропитание
|
380V 50Hz
|
|
Источник воздуха
|
0.5~0.8MPa
|
|
Размер машины
|
4600*1700*2500mm
|
|
Вес машины
|
2300~2600kg
|
|
Тормоз
|
Установка параметра (автоматическая/руководство)
|
|
Шагать точить нож
|
Установка параметра (автомобиль)
|
|
Пневматический точить нож
|
Установка параметра (автоматическая/руководство)
|
|
Воздух дуновения
|
без
|
|
Переключатель полного давления
|
Значение (не)
|
|
интерфейс Человеческ-компьютера
|
ПЕРЕПАД
|
|
Трансформатор частоты
|
|
|
Привод сервопривода
|
ПЕРЕПАД
|
3. Спецификация машины упаковки лицевой ткани:
1. Принимающ пакуя путь путем создание программы-оболочки, складывать и герметизировать с компактной текстурой, оно делает выглядеть пакета красивый и уплотнение затянуло.
2. проконтролированный stepless регулировкой скорости, экраном касания и PLC, дисплей на интерфейсе человеческ-машины делает обслуживание более просто.
3. приложенный с автоматическ-аранжируя питаясь транспортером, удобно соединить транспортер с линией автоматического производства, сохраняя стоимость труда с максимумом.
4. Он сохраняет много пакуя материала посредством проверки фотоэлемента, сервопривод отслеживая, и автоматическ-стоп фильма питаясь без продукта.
5. высокая автоматизация, высокая профессия, высокая эффективность и меньше тревоги.
6. С широко пакуя рядом размера, различные пакуя размеры можно быстро взаимообменять.
|
Размеры ткани:
|
L: 150-400mm w: 150-200mm h: 35-150mm
|
|
Пакуя скорость:
|
40-70 сумок/минута
|
|
Подача воздуха:
|
0.5-0.8MPa
|
|
Вес машины:
|
3300kg
|
|
Наружные размеры (LxWxH):
|
5885x3560x1925 (mm)
|
|
Нагревая сила:
|
3.6kw
|
|
Сила мотора:
|
3.6kw
|
|
Пакуя размер:
|
≤230x190x100 (mm)
|
|
Работая шум:
|
≤78dB
|
|
Пакуя фильм:
|
CPP
|
|
Тип электропитания:
|
380V, 50Hz
|
4.Specifications сумок Semi автоматических машины упаковки 2 выходов Multi:
|
Пакуя размер
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Пакуя скорость
|
10-20 сумка/минута
|
|
Давление газа
|
0.5mpa-0.8mpa
|
|
Напряжение тока & частота
|
380V, 50Hz, 3Phase
|
|
Полная сила
|
0.8kw
|
|
Вес
|
1000kg
|
|
Общий размер
|
4900x1650x1280mm
|
|

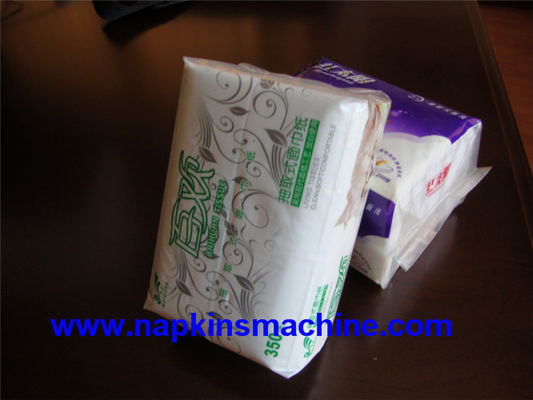

Сумка салфетки (одна строка/2 строки)
|
Сумка салфетки (одна строка/2 строки)
|
