Полностью автоматический выбивая пакет коробки производственной линии машины лицевой ткани
Описание

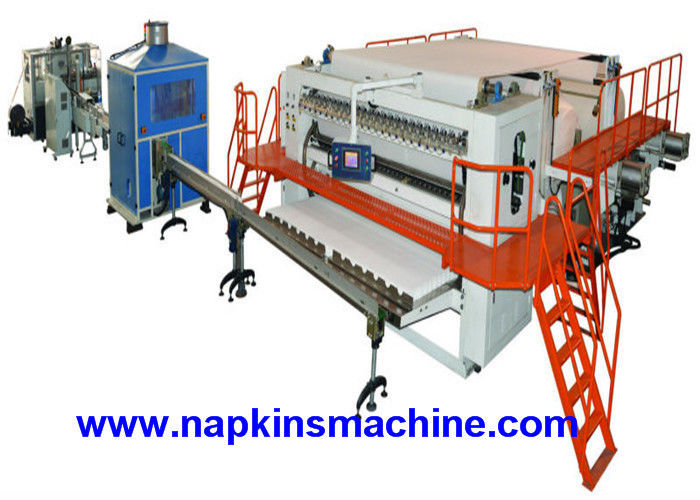

Сертификат CE выбивая пакет коробки производственной линии лицевой ткани составлен одного набора полноавтоматическая машина лицевой ткани коробк-чертежа, один набор Автомат для резки лицевой ткани, одна установленная полноавтоматическая машина запечатывания картона и транспортировать пояс.
Оно собирает блинтование, складывать, считая, спичка с высокоскоростным автоматом для резки бумаги, транспортирует, автоматическая положенная в коробку и автоматическая герметизируя коробка в одном теле. Это оборудование принимает PLC, настройку по частоте и оборудует с типом система деятельности интерфейса человека касания и компьютера мульти-изображения. Примите пояс управляя, машину синхронизации скорост-изменения управляя для полной машины, который делают машину могут соответствующий для различного вида требования к сырья, и улучшить качество и эффективность.
Спецификация
|
Раскрытый размер
|
L: 200*W: 100-210mm
|
|
Сложенный размер
|
L: 100*W: 100-210mm
|
|
Максимальная ширина слон крена
|
1470mm для 7lines
|
|
Максимальный крен ofjumbo dia
|
1500mm
|
|
Dia ядра слон крена
|
3" (76.2mm)
|
|
Спецификация слон крена
|
Ткань стороны: 12-18GSM*2ply
|
|
Полотенце руки: 35-42GSM*1ply
|
|
Скорость машины
|
Ткань стороны: 800-100draws/line/min
|
|
Полотенце руки: 600-800draws/line/min
|
|
Управлять режимом
|
Пояс времени
|
|
Управление Programm
|
PLC Сименс
|
|
Установка данных
|
Касаясь экран
|
|
Система вакуума
|
Один набор рему вакуума корней
|
Основная спецификация
График течения продукции салфетки стороны: unrewinding слон крен --выбивая блок ---складывая блок ----разрезать (вырезывание) ---считать ---выход.
катки на стойке 1.Jumbo: 2: Тип strcutuer Wallboard, стальная пластина толщины 20mm
2. Структура машины Mian: Тип strcutuer Wallboard, стальная пластина толщины 50mm
3. Оборудованный с пневматическим типом широким поясом для того чтобы транспортировать бумагу, каждый слон крен имеет независимый регулятор напряжения и левое регулировочное устройство.
4.Pneumatic поднимая блок слон крена для уменьшения трудовой прочности.
стоп 5.Auto когда бумага сломает для того чтобы уменьшить отход бумаги
6. Ширина вырезывания регулируема от 100-210mm свободно.
5. опционные блоки: выбивая блок и блок края выбивая.
система рему вакуума 8.Roots поглощая с сильным всасыванием, отрицательное давление стабилизирована.
9. принимает предварительное управление программы computor PLC Сименс, инвертор частоты Сименс для того чтобы отрегулировать скорость,
10. автоматический считать и аранжировать кучи, с установками параметра касаясь экрана
11. Выбивая блок: Сталь к стали
Электрические части и другие части клеймят
|
НЕТ
|
Имя
|
Бренд
|
Первоначальное место
|
|
1
|
Мотор
|
Сименс
|
Китай
|
|
2
|
Пневматические части
|
Omron
|
Германия
|
|
3
|
Вакуумный насос
|
Longtech
|
Taiwai
|
|
3
|
Преобразователь частоты
|
Перепад
|
Taiwai
|
Характер продукции
Высококачественный продукт бумаги машины лицевой ткани делая машинное оборудование
Особенности:
Лицевая ткань делая подачу деятельности машины: Слон крены которые были разрезаны в пожеланную ширину отрезаны разрезая цилиндрами, и после этого interfolded в interoverlapped прямоугольные листы лицевой ткани.
Эта машина принимает независимый привод мотора сервопривода, и автоматические functings управлением бумажного напряжения автоматические отмечать. Оно featurse высокоскоростной, славной складчатости и легкой деятельности.
сталь заказа 1.Can к резиновым выбивая пневматически отделенным кренам.
шкаф 2.Wallboard и стабильность машины идущая и весьма хороший и быстрый.
загрузка слон крена 3.Pneumatic, пневматическая бумага управляя, stepless additionstment скорости, и управление напряжения сети.
4.Equipped с типом вакуумным насосом корней для стабилизированного хода машины.
различная ширина продуктов 5.Make как требование.
6.Equipped с блоком края выбивая для того чтобы держать plise совместно.
машина 7.The остановит когда сломанная бумага. Она избегает отхода причиненного никакой сломанными бумагой или бумагой.
сеть 8.The можно продеть нитку на машине 2 кнопками jog, более безопасно и легче продеть нитку сеть.

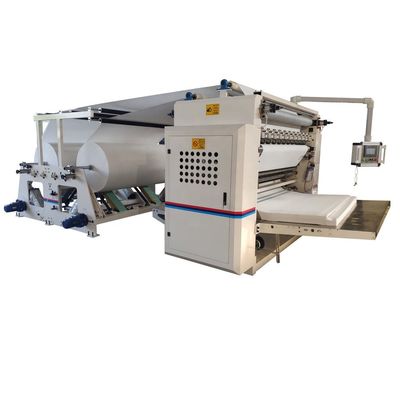

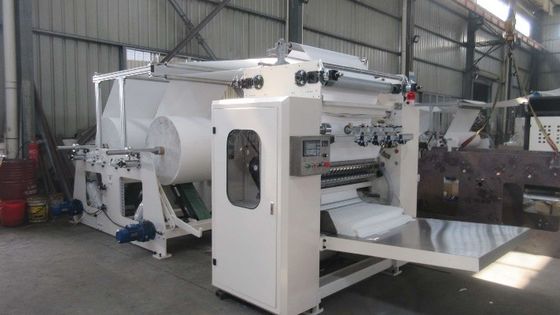

1. Спецификация машины складчатости лицевой ткани:
|
Модель машины
|
SYM-190/6L (другой размер, который нужно определить)
|
|
Законченный - продукты раскрыли размер
|
95x (120-210) x2mm
|
|
Складывая размер продуктов
|
190x (120-210) x2mm
|
|
Ширина сырья
|
1260mm
|
|
Диаметр сырья
|
1200mm
|
|
Диаметр ядра сырья
|
76.2mm
|
|
Размер мощности (8 часов)
|
2000-3000kg
|
|
Выбивая блок
|
Сталь к резине
|
|
Выбивать края
|
Сталь к стальному краю выбивая, независимой пневматической регулировке
|
|
Разрезать блок
|
Пневматический разрезать
|
|
Главная сила Moter сервопривода
|
5.5kw
|
|
Размотайте силу мотора частоты
|
1.5kw (2 блока)
|
|
Система вакуума
|
вакуумный насос 18,5 kw (воздуходувка корней Тайваня)
|
|
Пневматическая система
|
Компрессор воздуха 3HP, минимальное давление 5kg/cm2PA (поставщик потребителем)
|
|
Вынуждающая система
|
Пояс времени
|
|
Размер
|
5870x2800x2207mm
|
|
Вес
|
Около 5 тонн
|
2. Спецификация автомата для резки пилы журнала одиночного канала:
|
Обозначение
|
Значения параметра
|
|
Длина никаких отрезала лицевую ткань
|
минимум 500mm
|
|
Высота ткани
|
30~130mm
|
|
Скорость машины
|
20~150cut/min
|
|
Скорость обработки
|
20~120cut/min
|
|
Diamete круглого лезвия наружное
|
Φ610mm
|
|
Бумажная режа максимальная скорость кругового ножа
|
980R/min
|
|
Законченный - техническая характеристика изделия
|
70~300mm
|
|
Бумажная ширина
|
70~110mm
|
|
Длина вырезывания
|
70~300mm
|
|
Длина остатка
|
20~65mm
|
|
Сила
|
11KW
|
|
Электропитание
|
380V 50Hz
|
|
Источник воздуха
|
0.5~0.8MPa
|
|
Размер машины
|
4600*1700*2500mm
|
|
Вес машины
|
2300~2600kg
|
|
Тормоз
|
Установка параметра (автоматическая/руководство)
|
|
Шагать точить нож
|
Установка параметра (автомобиль)
|
|
Пневматический точить нож
|
Установка параметра (автоматическая/руководство)
|
|
Воздух дуновения
|
без
|
|
Переключатель полного давления
|
Значение (не)
|
|
интерфейс Человеческ-компьютера
|
ПЕРЕПАД
|
|
Трансформатор частоты
|
|
|
Привод сервопривода
|
ПЕРЕПАД
|
3. Спецификация машины упаковки лицевой ткани:
1. Принимающ пакуя путь путем создание программы-оболочки, складывать и герметизировать с компактной текстурой, оно делает выглядеть пакета красивый и уплотнение затянуло.
2. проконтролированный stepless регулировкой скорости, экраном касания и PLC, дисплей на интерфейсе человеческ-машины делает обслуживание более просто.
3. приложенный с автоматическ-аранжируя питаясь транспортером, удобно соединить транспортер с линией автоматического производства, сохраняя стоимость труда с максимумом.
4. Он сохраняет много пакуя материала посредством проверки фотоэлемента, сервопривод отслеживая, и автоматическ-стоп фильма питаясь без продукта.
5. высокая автоматизация, высокая профессия, высокая эффективность и меньше тревоги.
6. С широко пакуя рядом размера, различные пакуя размеры можно быстро взаимообменять.
|
Размеры ткани:
|
L: 150-400mm w: 150-200mm h: 35-150mm
|
|
Пакуя скорость:
|
40-70 сумок/минута
|
|
Подача воздуха:
|
0.5-0.8MPa
|
|
Вес машины:
|
3300kg
|
|
Наружные размеры (LxWxH):
|
5885x3560x1925 (mm)
|
|
Нагревая сила:
|
3.6kw
|
|
Сила мотора:
|
3.6kw
|
|
Пакуя размер:
|
≤230x190x100 (mm)
|
|
Работая шум:
|
≤78dB
|
|
Пакуя фильм:
|
CPP
|
|
Тип электропитания:
|
380V, 50Hz
|
4.Specifications сумок Semi автоматических машины упаковки 2 выходов Multi:
|
Пакуя размер
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Пакуя скорость
|
10-20 сумка/минута
|
|
Давление газа
|
0.5mpa-0.8mpa
|
|
Напряжение тока & частота
|
380V, 50Hz, 3Phase
|
|
Полная сила
|
0.8kw
|
|
Вес
|
1000kg
|
|
Общий размер
|
4900x1650x1280mm
|
|
Сумка салфетки (одна строка/2 строки)
|
Сумка салфетки (одна строка/2 строки)
|
