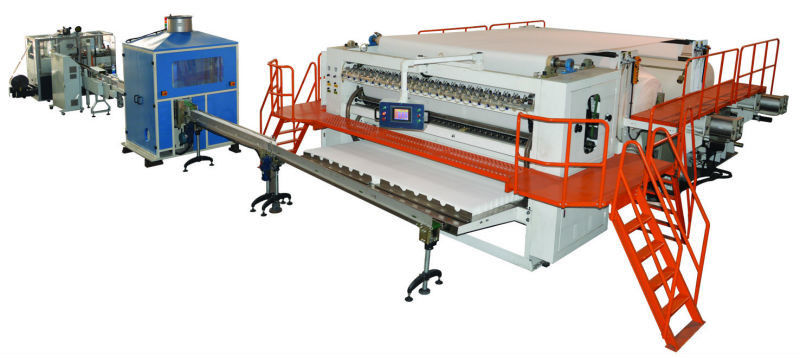

Высокоскоростные листы машины 4800 лицевой ткани/минута для ткани коробки куба лицевой
Описание
Машина лицевой ткани большой емкости для ткани коробки куба лицевой конструирована для произведения лицевой ткани с высокоскоростной, славной складчатостью и легкой деятельностью. Она сосчитает
бумага автоматически и выход в заказе. И принимающ нож винта поворачивая для того чтобы отрезать и вакуумировать абсорбцию
для того чтобы сложить и инвертор частоты для того чтобы отрегулировать скорость для того чтобы свернуть и зафиксировать различное напряжение сырцовой бумаги, принимает
выдвинутое управление компьютерной программы PLC, с вводом данных интерфейса человеческ-машины. Он имеет широкий диапазон ширины продукции для выбора.
Спецификация
| Законченный размер бумаги |
200×200±2mm (другой размер можно определить) |
| Диаметр слон кренов |
≤Φ1200 (другой размер можно определить) |
| Диаметр бумажного ядра внутренний слон кренов |
76.2mm (другой размер можно определить) |
| Скорость |
60-80M/Min |
| Регулятор |
Электрическ-магнитный отрегулируйте |
| Выбивая оборудования |
Сталь к стали |
| Условие Enbossing |
Ролик ткани шерстей, ролик шерстей, резиновый ролик и стальной ролик |
| Бортовое свертывая блинтование |
Сталь к стальному, сдержанному регулятору |
| Разрезать систему |
Пневматическое пункт-вырезывание режима |
| система вакуума |
7.5KW |
| Давление пневматической системы |
> 4kg/cm2 (обеспеченное клиентами) |
Основная спецификация
-
Скорость: 4800sheets/min
-
Складывая тип: Interfold
-
Выбивать края
-
Перепад преобразователя частоты
-
Мотор: Сименс
-
Пневматические части AIRTAC
-
плита доски стены толщины 20mm для задней стойки
-
плита доски стены толщины 40mm для выбивая блока
-
плита доски стены толщины 30mm для частей цилиндра складывая
-
Светоэлектрический переключатель (глаз волшебства) Omron
Электрические части и другие части клеймят
| НЕТ |
Имя |
Бренд |
Первоначальное место |
| 1 |
Мотор |
Сименс |
Китай |
| 2 |
Пневматические части |
Omron |
Германия |
| 3 |
Вакуумный насос |
Longtech |
Taiwai |
| 3 |
Преобразователь частоты |
Перепад |
Taiwai |
машина лицевой ткани Коробк-чертежа отрезать хорошую плиту бумаги сложенную в тип бумаги процесса «v»
обрабатывающее оборудование, машинное оборудование и механическая рука используя вакуум помогли складывая принципу.
1. Строка подводн-бита автоматический считать выхода;
2. Ножи ножниц винта, складчатость вакуума;

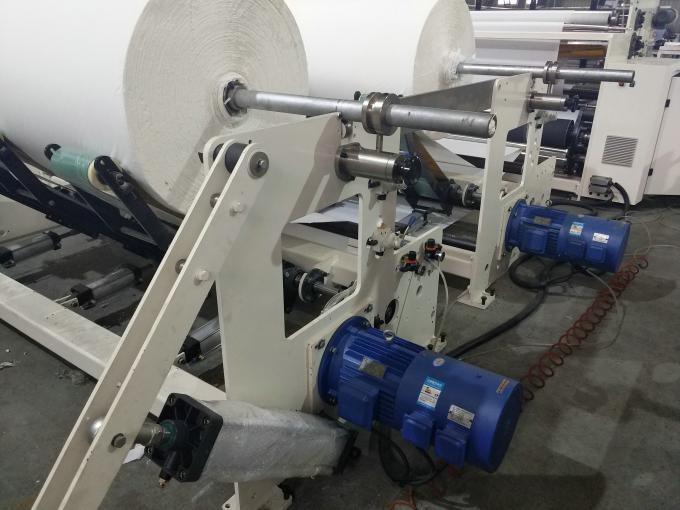

3. Переменную скорость разматывая, можно приспособиться для того чтобы основать вровень напряжения;
4. Проконтролированный компьютерным программированием PLC, пневматическим, на бумаге, легкой для того чтобы работать;
5. Мотор преобразования частоты для сохранения энергии;
6. Ширину продукта можно отрегулировать для того чтобы облегчить выйти на рынок;
7. Поддерживая бумага, бумажный прибор завальцовки края картины, картина ясна, гибка и рыночный спрос. (Картина выбранная гостями)
Характер продукции
Высококачественный продукт бумаги машины лицевой ткани делая машинное оборудование
Особенности:

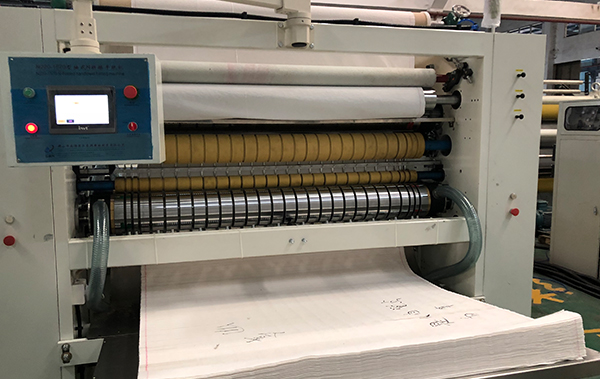

Лицевая ткань делая подачу деятельности машины: Слон крены которые были разрезаны в пожеланную ширину отрезаны разрезая цилиндрами, и после этого interfolded в interoverlapped прямоугольные листы лицевой ткани.
Эта машина принимает независимый привод мотора сервопривода, и автоматические functings управлением бумажного напряжения автоматические отмечать. Оно featurse высокоскоростной, славной складчатости и легкой деятельности.
сталь заказа 1.Can к резиновым выбивая пневматически отделенным кренам.
шкаф 2.Wallboard и стабильность машины идущая и весьма хороший и быстрый.
загрузка слон крена 3.Pneumatic, пневматическая бумага управляя, stepless additionstment скорости, и управление напряжения сети.
4.Equipped с типом вакуумным насосом корней для стабилизированного хода машины.
различная ширина продуктов 5.Make как требование.
6.Equipped с блоком края выбивая для того чтобы держать plise совместно.
машина 7.The остановит когда сломанная бумага. Она избегает отхода причиненного никакой сломанными бумагой или бумагой.
сеть 8.The можно продеть нитку на машине 2 кнопками jog, более безопасно и легче продеть нитку сеть.
1. Спецификация машины складчатости лицевой ткани:
|
Модель машины
|
SYM-190/6L (другой размер, который нужно определить)
|
|
Законченный - продукты раскрыли размер
|
95x (120-210) x2mm
|
|
Складывая размер продуктов
|
190x (120-210) x2mm
|
|
Ширина сырья
|
1260mm
|
|
Диаметр сырья
|
1200mm
|
|
Диаметр ядра сырья
|
76.2mm
|
|
Размер мощности (8 часов)
|
2000-3000kg
|
|
Выбивая блок
|
Сталь к резине
|
|
Выбивать края
|
Сталь к стальному краю выбивая, независимой пневматической регулировке
|
|
Разрезать блок
|
Пневматический разрезать
|
|
Главная сила Moter сервопривода
|
5.5kw
|
|
Размотайте силу мотора частоты
|
1.5kw (2 блока)
|
|
Система вакуума
|
вакуумный насос 18,5 kw (воздуходувка корней Тайваня)
|
|
Пневматическая система
|
Компрессор воздуха 3HP, MIN. давления 5kg/cm2PA (поставщика потребителем)
|
|
Вынуждающая система
|
Пояс времени
|
|
Размер
|
5870x2800x2207mm
|
|
Вес
|
Около 5 тонн
|
2. Спецификация автомата для резки пилы журнала одиночного канала:
|
Обозначение
|
Значения параметра
|
|
Длина никаких отрезала лицевую ткань
|
минимум 500mm
|
|
Высота ткани
|
30~130mm
|
|
Скорость машины
|
20~150cut/min
|
|
Скорость обработки
|
20~120cut/min
|
|
Diamete круглого лезвия наружное
|
Φ610mm
|
|
Бумажная режа максимальная скорость кругового ножа
|
980R/min
|
|
Законченный - техническая характеристика изделия
|
70~300mm
|
|
Бумажная ширина
|
70~110mm
|
|
Длина вырезывания
|
70~300mm
|
|
Длина остатка
|
20~65mm
|
|
Сила
|
11KW
|
|
Электропитание
|
380V 50Hz
|
|
Источник воздуха
|
0.5~0.8MPa
|
|
Размер машины
|
4600*1700*2500mm
|
|
Вес машины
|
2300~2600kg
|
|
Тормоз
|
Установка параметра (автоматическая/руководство)
|
|
Шагать точить нож
|
Установка параметра (автомобиль)
|
|
Пневматический точить нож
|
Установка параметра (автоматическая/руководство)
|
|
Воздух дуновения
|
без
|
|
Переключатель полного давления
|
Значение (не)
|
|
интерфейс Человеческ-компьютера
|
ПЕРЕПАД
|
|
Трансформатор частоты
|
|
|
Привод сервопривода
|
ПЕРЕПАД
|
3. Спецификация машины упаковки лицевой ткани:
1. Принимающ пакуя путь путем создание программы-оболочки, складывать и герметизировать с компактной текстурой, оно делает выглядеть пакета красивый и уплотнение затянуло.
2. проконтролированный stepless регулировкой скорости, экраном касания и PLC, дисплей на интерфейсе человеческ-машины делает обслуживание более просто.
3. приложенный с автоматическ-аранжируя питаясь транспортером, удобно соединить транспортер с линией автоматического производства, сохраняя стоимость труда с максимумом.
4. Он сохраняет много пакуя материала посредством проверки фотоэлемента, сервопривод отслеживая, и автоматическ-стоп фильма питаясь без продукта.
5. высокая автоматизация, высокая профессия, высокая эффективность и меньше тревоги.
6. С широко пакуя рядом размера, различные пакуя размеры можно быстро взаимообменять.
|
Размеры ткани:
|
L: 150-400mm w: 150-200mm h: 35-150mm
|
|
Пакуя скорость:
|
40-70 сумок/минута
|
|
Подача воздуха:
|
0.5-0.8MPa
|
|
Вес машины:
|
3300kg
|
|
Наружные размеры (LxWxH):
|
5885x3560x1925 (mm)
|
|
Нагревая сила:
|
3.6kw
|
|
Сила мотора:
|
3.6kw
|
|
Пакуя размер:
|
≤230x190x100 (mm)
|
|
Работая шум:
|
≤78dB
|
|
Пакуя фильм:
|
CPP
|
|
Тип электропитания:
|
380V, 50Hz
|
4.Specifications сумок Semi автоматических машины упаковки 2 выходов Multi:
|
Пакуя размер
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Пакуя скорость
|
10-20 сумка/минута
|
|
Давление газа
|
0.5mpa-0.8mpa
|
|
Напряжение тока & частота
|
380V, 50Hz, 3Phase
|
|
Полная сила
|
0.8kw
|
|
Вес
|
1000kg
|
|
Общий размер
|
4900x1650x1280mm
|
|
Сумка салфетки (одна строка/2 строки)
|
Сумка салфетки (одна строка/2 строки)
|

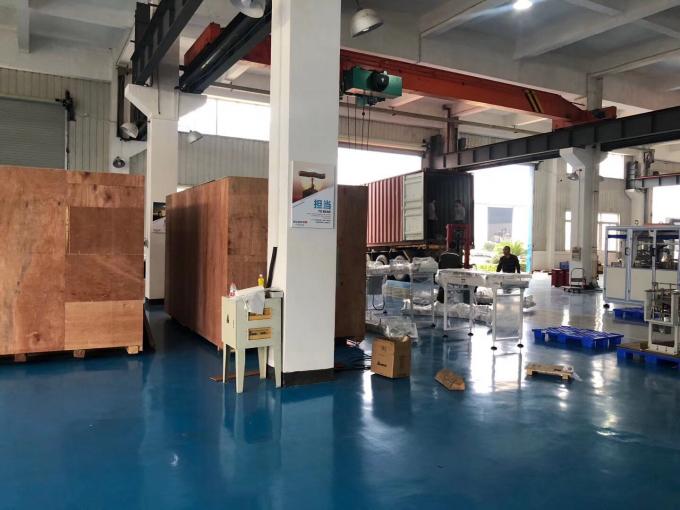

Упаковка & доставка
